323, 223, 123 系列
特點 • 測量盤直徑:20mm(測量范圍大于100mm為30mm 型)。 • 0.7mm (測量范圍大于100mm 為1mm 型)的邊緣厚度便于插入狹窄的凹進處進行測量。
• 棘輪鎖定裝置可保持恒定測力。 • 帶一套基準桿(不包括0-25mm 型)。 • 帶有SPC 數據輸出(323 系列)。 • 223 系列帶有一個機械數顯計數器,可快速對測量結果進行讀數。
技術參數 精度: 參見性能參數(數顯型不包括量化偏差) 分辨率*: 0.001mm 分度值**: 0.01mm 平面度: 測量范圍小于100mm 型為1μm 測量范圍大于100mm 型為1.6μm 平行度: 測量范圍小于50mm 型為4μm 測量范圍小于100mm 型為6μm 測量范圍大于100mm 型為(5+R/75)μm R 為最大測量范圍 (mm) 小數圓整 可測量模數: 0.5 - 6 (測量范圍大于100mm 型為0.7-11) 顯示*: 液晶顯示 電池*: SR44 (1 個), 938882 電池壽命*: 正常使用情況下約為1.2 年 * 數顯型 ** 普通型 數顯型功能 原點設置、調零、數據保持、數據輸出、 自動電源開/關 警告: 低電壓、計算錯誤 數顯型選件 05CZA662: 帶有數據開關的SPC 電纜 (1m) 05CZA663: 帶有數據開關的SPC 電纜 (2m) 06ADV380B: 帶有數據開關 (2m) 的USB 直接輸入工具
性能參數
| 測量范圍 |
貨號 |
精度 |
| 0 - 25mm |

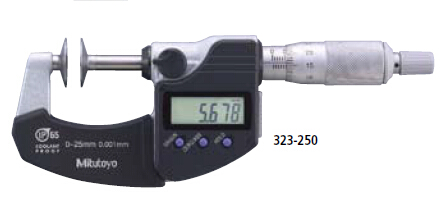

323-250 |
±4pm |
| 25 - 50mm |
323-251 |
±4pm |
| 50 - 75mm |
323-252 |
±6pm |
| 75 - 100mm |
323-253 |
±6pm |
|
計數型 |
|
| 測量范圍 |
貨號 |
精度 |
| 0 - 25mm |
223-101 |
±4pm |
| 25 - 50mm |
223-102 |
±4pm |
|
|
|
| 測量范圍 |
貨號 |
精度 |
| 0 - 25mm |
123-101 |
±4pm |
| 123-113* |
±4pm |
| 25 - 50mm |
123-102 |
±4pm |
| 123-114* |
±4pm |
| 50 - 75mm |
123-103 |
±6pm |
| 123-115* |
±6pm |
| 75 - 100mm |
123-104 |
±6pm |
| 123-116* |
±6pm |
| 100 - 125mm |
123-105 |
±7pm |
| 125 - 150mm |
123-106 |
±7pm |
| 1 50 - 175mm |
123-107 |
±8pm |
| 175 - 200mm |
123-108 |
±8pm |
| 200 - 225mm |
123-109 |
±8pm |
| 225 - 250mm |
123-110 |
±9pm |
| 250 - 275mm |
123-111 |
±9pm |
| 275 - 300mm |
123-112 |
±9pm | |
